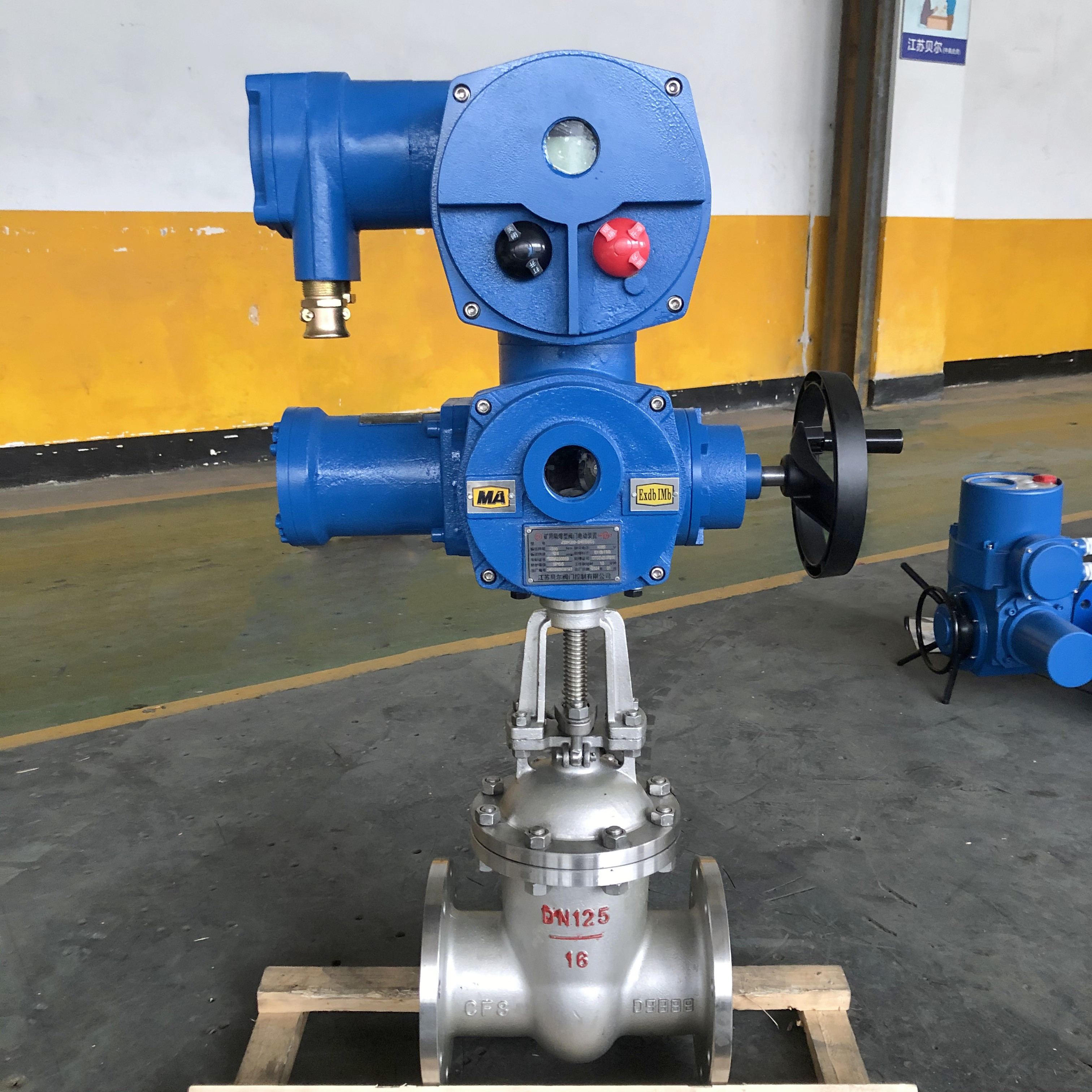

礦用隔爆型一體式閥門電動裝置ZBK20-24說明書方便安裝閥門電動裝置 ZBK20-24/380礦用隔爆型一體式閥門電動裝置多回轉開關型閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。開關型閥門電動裝置適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。 本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。方便安裝閥門電動裝置 ZBK20-24/380礦用隔爆型一體式閥門電動裝置型號表示方法防護/爆等級：W戶外型；B隔爆型；Z整體型；T整體調節型。輸出軸圈數：阿拉伯數字表示，無數字見表1輸出轉速：阿拉伯數字表示，單位r/min（轉/分） 連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型額定輸出轉矩：阿拉伯數字表示，單位kgf?m產品型式：多回轉電動裝置方便安裝閥門電動裝置 ZBK20-24/380礦用隔爆型一體式閥門電動裝置工作環境和主要技術參數1 電源：常規，三相380V（50Hz）特殊，三相660V、415V（50Hz 、60Hz）；單相220V、110V（50Hz 、60Hz）2 工作環境：2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。2.2 相對濕度：≤95%（25℃時）。2.3 防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的性氣體混合物。2.4 防護等級：IP55（特殊訂貨IP65、IP67）。3 工作制：短時10分鐘（特殊訂貨30分鐘）。開度指示機構的調整在調整好力矩、行程的基礎上調整現場開度指示機構，方法如下：1） 移動轉圈數調整齒輪至所需的轉圈數位置；2） 掛上電位器齒輪，擰緊電位器固定螺母并確定電位器齒輪的緊定螺釘是松開的；3） 手動或電動關閉閥門并面對指示盤觀察電位器齒輪的旋向；4） 關到位后轉動關向指示盤使標志對準指針；5） 按所觀察電位器齒輪的旋向轉動電位器軸至臨近終端的位置，擰緊緊定螺釘；6） 電動或手動操作閥門至全開位置，保持關向指示盤不動，旋轉開向指示盤使標志對準指針；7） 電動操作閥門檢查閃光燈，閥門開的過程中紅燈閃光，全開時紅燈長亮；閥門關的過程中綠燈閃光，關到位時綠燈長亮。





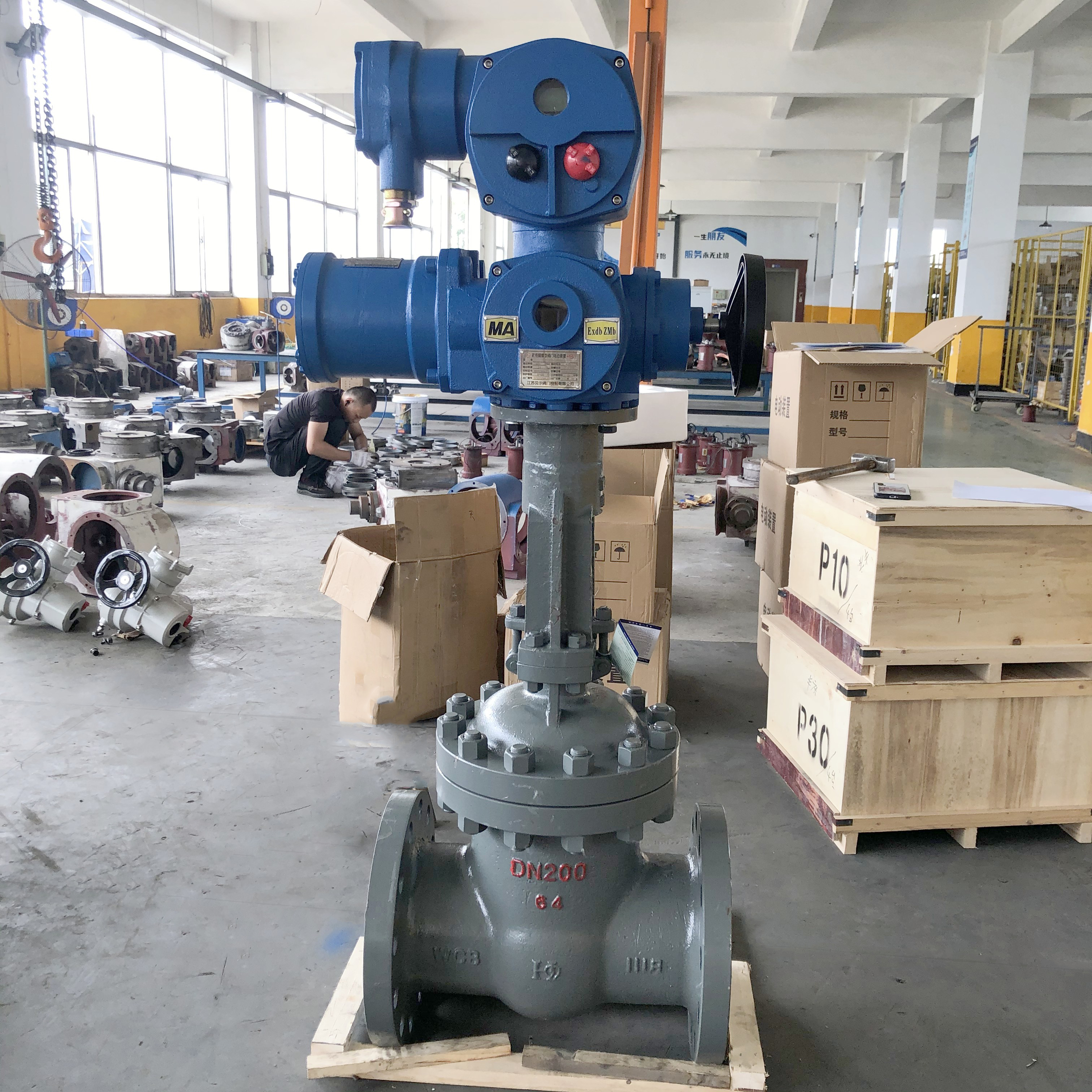

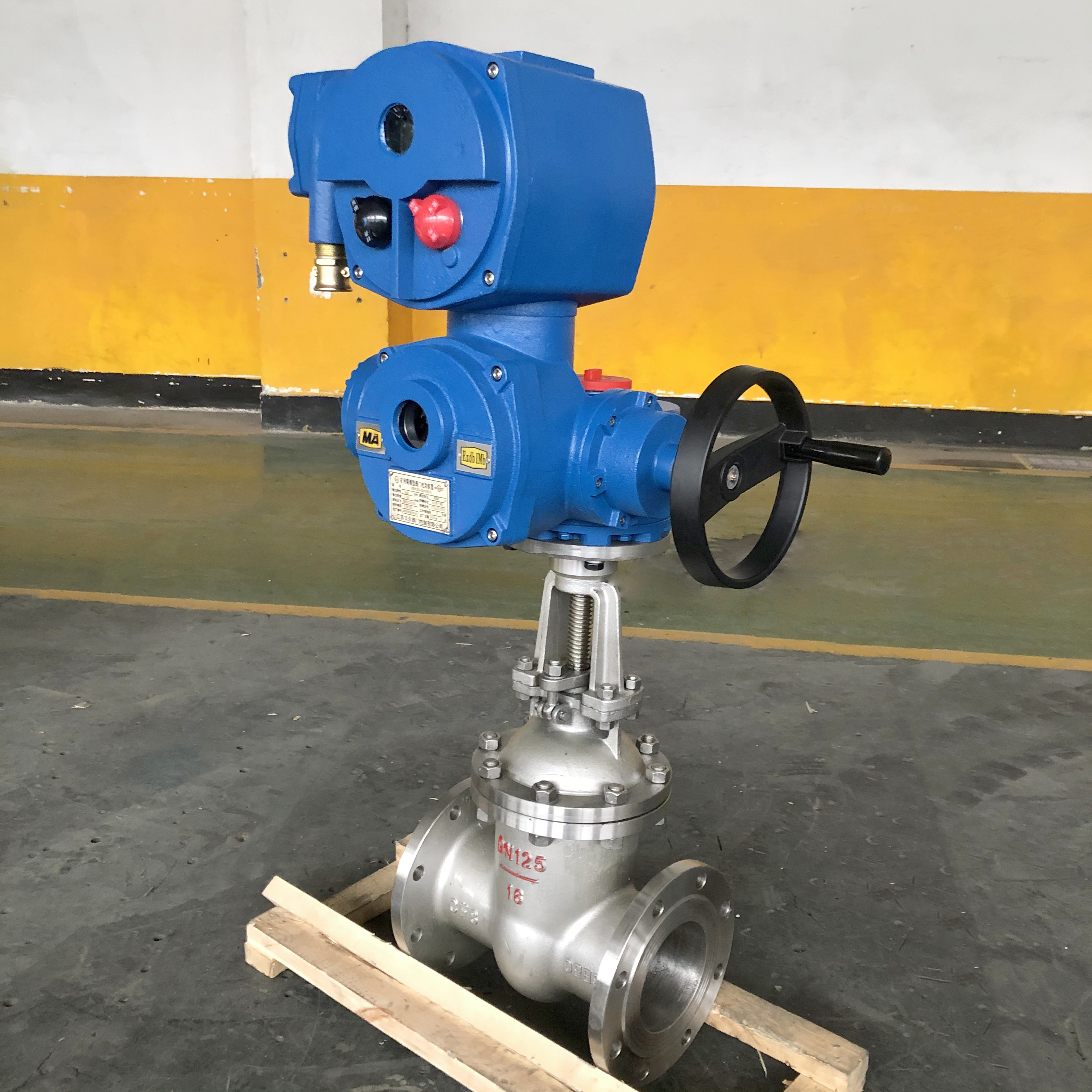

ZJK隔爆兼本安一體化閥門電動裝置，是我公司針對國家Ⅰ類防爆行業設計的閥門專用控制產品，主要用于啟閉件做直線運動的閥門配套使用，如閘閥、截止閥、隔膜閥、閘門、水閘閥等，疊加變速箱后可以控制蝶閥、球閥，用于對閥門的開啟、關閉、調節。是閥門實現遠控、集控和自控必不可少的驅控裝置。目前煤礦使用的電動閥門，都是基本礦用防爆型電動閥加礦用防爆控制箱，占地大、控制電纜多、安裝不便、控制工能少、可靠性差。ZJK隔爆兼本安型一體式閥門電動裝置，采用非侵入式結構，單片機編程，485通訊接口，運行數據打印等，具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。

  

產品的性能符合GB3836.1-2010爆炸性環境第1部分：設備 通用要求、GB3836.2-2010   爆炸性環境第2部分：由隔爆外殼“d”保護的設備、GB3836.4-2010爆炸性環境第4部分：由本質安全型“i”保護的設備》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》GBT28270-2012《智能型閥門電動裝置》的規定，可廣泛應用于煤礦井上、井下的管道閥控系統中。

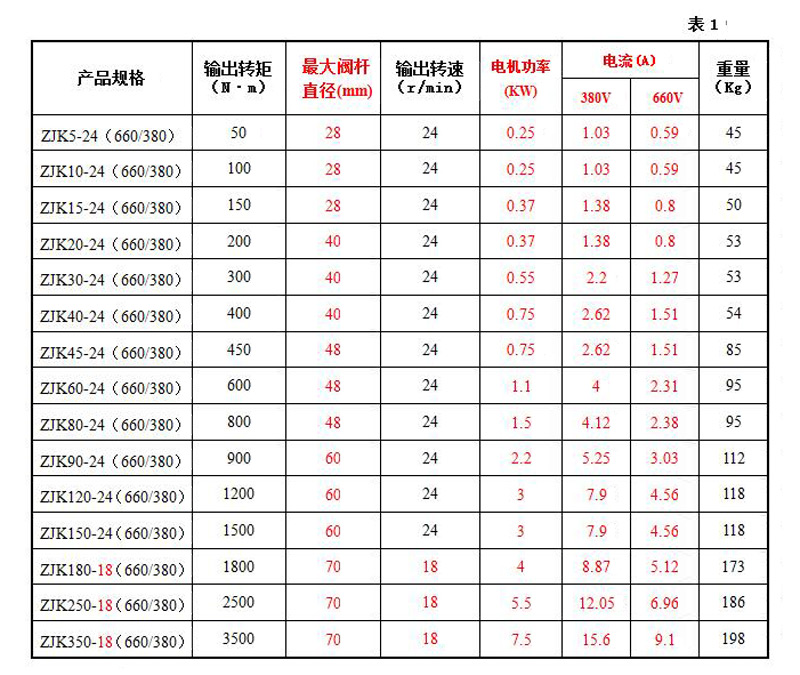

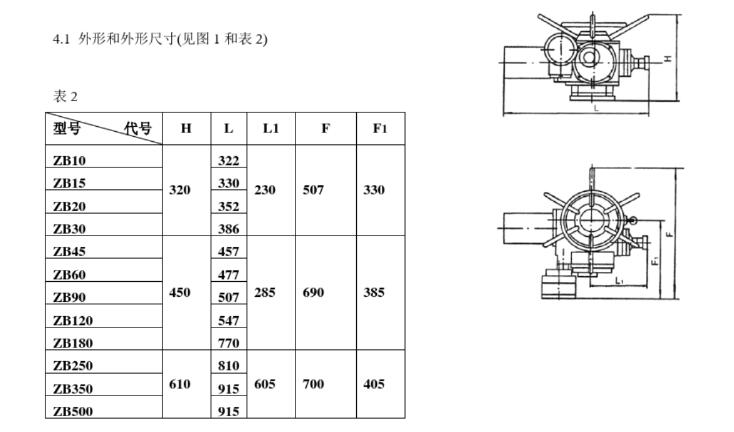

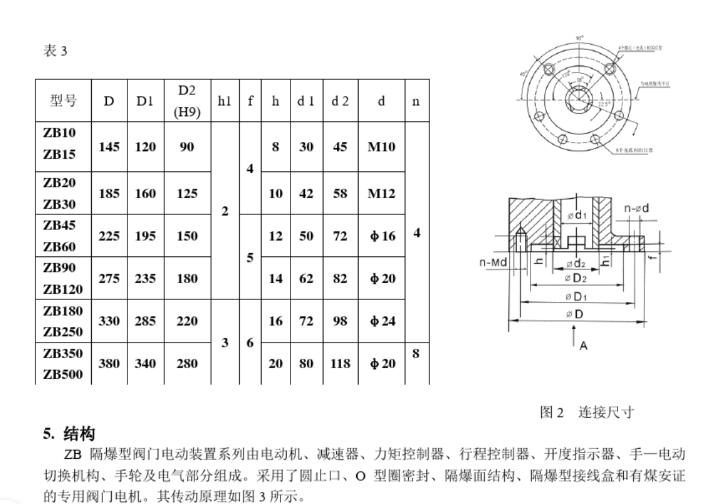

規格型號	額定三相電壓(V)	輸出額定轉矩 (N•m)	閥桿直徑 (mm)	手動 速比	輸出轉速 (r/min)	電機功率 (kW)	輸出軸 轉圈數	參考重量 (kg)
ZB10	AC380/660	100	28	32:1	24	0.25	150	50
ZB15	AC380/660	150	28	32:1	24	0.37	150	50
ZB20	AC380/660	200	40	32:1	18	0.37	150	53
ZB30	AC380/660	300	40	32:1	18	0.55	150	53
ZB45	AC380/660	450	48	25:1	24	1.1	150	85
ZB60	AC380/660	600	48	25:1	24	1.5	150	95
ZB90	AC380/660	900	60	25:1	24	2.2	150	112
ZB120	AC380/660	1200	60	25:1	24	3	150	112

工作原理及工作特性
ZJK系列電動裝置采用隔爆外殼，把可能因產生火花、電弧的電路部分與殼體外爆炸性氣體混合物隔開，從而達到隔爆的目的。隔爆接合面參數符合GB3836.2-2010的規定，電纜引入裝置符合GB3836.1-2010的規定。


 使用環境：
  a) 環境氣壓：86kPa～110kPa；
  b) 環境溫度：-10℃～+40℃；
  c) 空氣平均相對濕度：不大于95％（+25℃）；
  d) 煤礦井下有瓦斯，煤塵等爆炸危險的環境；無垂直淋水和濺水場合；
  e）無強烈震動和沖擊的地方；
  f) 無破壞金屬和絕緣材料的腐蝕性氣體的地方。
技術參數：
  a)額定工作電壓：AC660V或AC380V
  b)額定工作頻率：50Hz
  c)開關量輸入信號電平：本安DC24V     本安
  d)輸入信號電流、阻抗：電流DC 4mA～20mA ib  輸入阻抗250Ω
  e)輸出信號電流、負載：電流DC 4mA～20mA ib  負載阻抗＜700Ω
  f)485通訊接口
  g)工作制：短時10分鐘工作制
  h)安裝方式：垂直或水平安裝方式。
