一下子看懂石油化工裝置中的閘閥選用

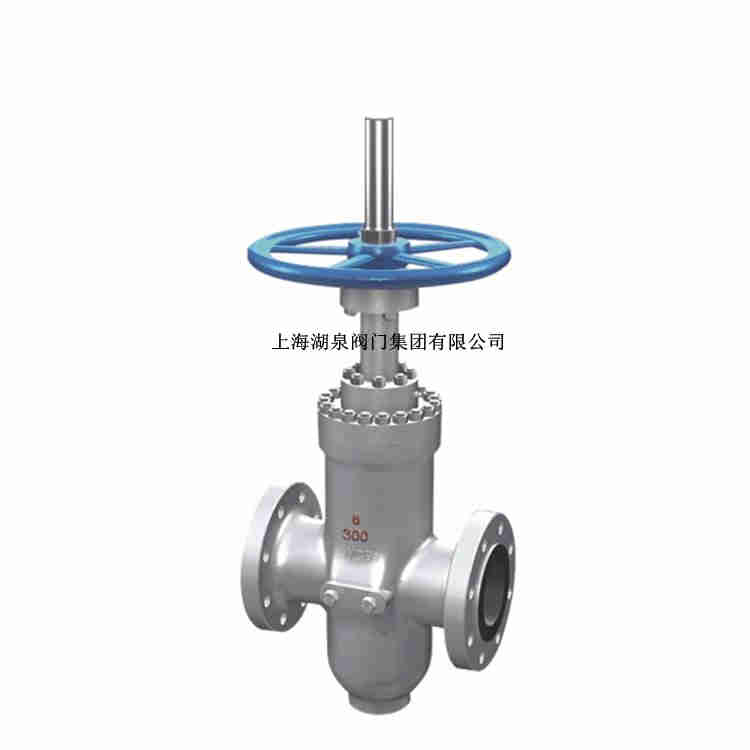

平板閘閥的優點是流動阻力小，帶導流孔的平板閘閥還可以用清管器進行清管。適用于帶懸浮顆粒的介質。缺點是由于平板閘閥在介質壓力低時，金屬密封面的密封力不足以達到滿意的密封。介質壓力高時，經常啟壁閉密封面磨損嚴重，切斷高速介質時震動嚴重。故在石油化工裝置中采用的不多。常用于長輸管道、帶懸浮介質的管道及城鎮自來水及煤氣管道。

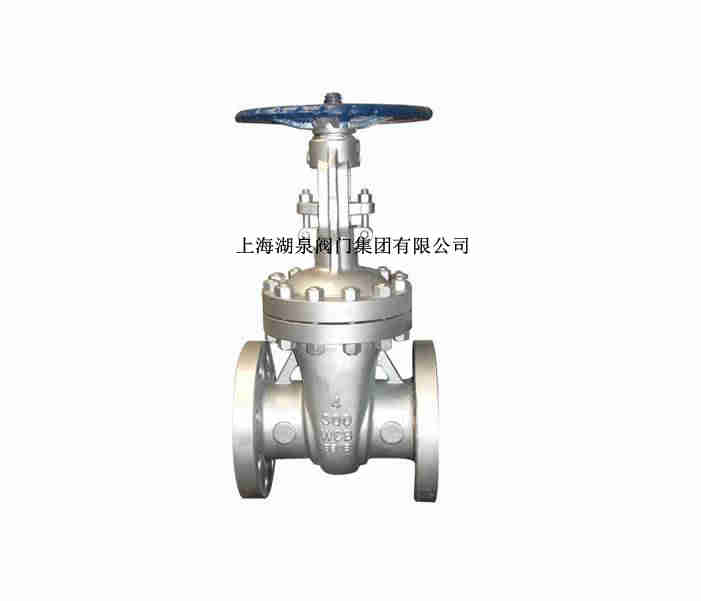

通常，使用條件苛刻或者要求密封性能可靠，高溫、低溫及深冷、高壓、高壓差、低壓差，低噪聲、有氣穴或者氣化現象，優先采用楔形閘閥。DN≤40或輸送粘稠介質的閘閥宜采用明桿支架式楔式固定單閘板結構型式（結構簡單，長期關閉時由于閥門口徑小需要的開啟力矩小不會出現打不開的情況）；DN≥50或非粘稠介質的閘閥宜采用明桿支架式楔式彈性單閘板結構型式（彈性閘板中間有彈性槽，有利于補償楔形角度加工誤差導致的密封不嚴）；DN≥200密封要求嚴格的非粘稠非腐蝕性介質場合，也可采用楔形雙閘板（之所以在小口徑時不采用，是因為雙閘板結構長度過大），但成本較高。
對帶有固體顆粒的介質，閘閥閥體上應帶一個(DN≤80)或兩個(DN＞80)吹掃孔。對低溫介質，應選用低溫專用閘閥。對要求防凝的介質，應選用夾套閘閥。
傳動方式：閘閥的驅動型式，可以分為手動、傘齒輪傳動、氣動、電動，電動和氣動造價昂貴，一般用于有特殊要求的場合。不妨確定一個口徑+壓力等級分界，作為選用手動還是齒輪傳動的分界，具體可依據某些設計院的材料或者閥門統一規定。
閥門內件的選擇：對于碳鋼和低合金閥門，內件一般選13Cr，對于不銹鋼閥門，內件材料同閥體材料。不論何種閥門，PN=CL300時，可考慮閥座或者閥板閥座堆焊司太立合金。PN＞CL300時，閥板閥座均應堆焊司太立合金。
閥門填料的選用：對于公用介質及DN≤40的閘閥，填料選用柔性石墨編織填料即可。除此之外，均可選用柔性石墨編織填料+石墨環間隔裝填結構。
閥蓋型式的選用：PN≥CL900，DN≥50的閥門，均可采用壓力密封閥蓋（PS）,其余均可采用螺栓連接閥蓋（BB）。
