產品名稱：閥門電動裝置DZW120-24（使用說明書）[ 2023-08-30 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、閥門電動裝置DZW120-24（使用說明書）介紹

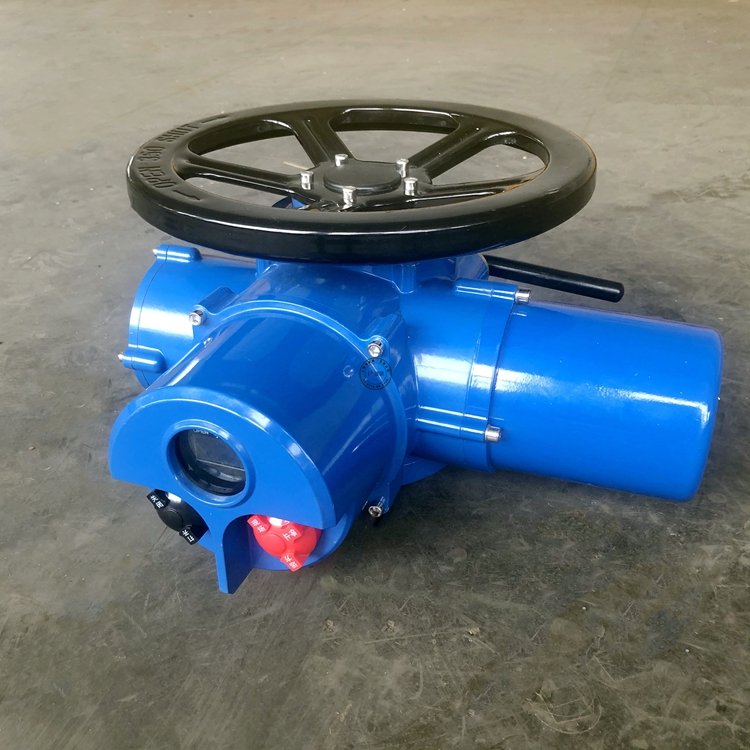

上海湖泉閥門集團有限公司多回轉電動裝置DZW120-24概述: 多回轉閘閥電動裝置DZW120-24 ,簡稱為Z型電裝,是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔...額定電壓380V,輸出轉矩1200NM,輸出轉速24r/min,配套閥門電機功率4kw,DZW/Z系列戶外型閥門電動裝置是電動閥門的驅動裝置,用以控制閥門的開啟和關閉，增加了電氣控制部分,即WK型功率控制部分,將機械傳動與電氣控制合為一體,具可遠距離控制,也可現場操作。

二、閥門電動裝置DZW120-24（使用說明書）介紹特點

本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

電動裝置按防護類型分：有戶外型和隔爆型；

按控制方式分：有常規型、整體型和整體調節型；

按連接型式分：有轉矩型、電站型和推力型。

三、閥門電動裝置DZW120-24（使用說明書）技術參數

電源：常規，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

單相220V、110V（50Hz 、60Hz）

工作環境：

環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

相對濕度：≤95%（25℃時）。

防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）

防護等級：IP55 （特殊訂貨IP65、IP67）。

工作制：短時10分鐘（特殊訂貨30分鐘）。

型號規格	公稱轉矩（N·m）	公稱推力（KN）	zui大閥桿直徑	zui大轉圈數（圈）	手動速比	輸出轉速（r/min）	電機功率（KW）	參考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500	325	70	150	22.5:1	18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350
