產品名稱：SD341X蝸輪伸縮蝶閥[ 2021-06-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、SD341X蝸輪伸縮蝶閥產品介紹

上海湖泉閥門有限公司SD341X-6、SD341X-10 型法蘭式伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的裝置。伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。伸縮蝶閥的蝶板安裝于管道的直徑方向。具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的裝置。
SD341X蝸輪伸縮蝶閥

二、SD341X蝸輪伸縮蝶閥性能參數

零件名稱	材料
閥體	WCB、QT450-10、不銹鋼
蝶板	WCB、QT450-10、不銹鋼
閥軸	2Cr13不銹鋼
密封圈	橡膠
填料	柔性石墨

型號		SD341X-6	SD341X-6Q	SD341X-10	SD341X-10Q
工作壓力（MPa）		0.6		1.0
適用溫度（℃）		≤120		依各種不同膠種而定	≤120
適用介質		水、污水、油品、空氣等		依各種不同膠種而定	水、污水、油品、空氣等
材料	閥體	灰鑄鐵		灰鑄鐵	球墨鑄鐵
	蝶板	球墨鑄鐵（表面處理）		球墨鑄鐵、不銹鋼	球墨鑄鐵
	閥桿	2Cr13		不銹鋼、碳素鋼	鉻不銹鋼

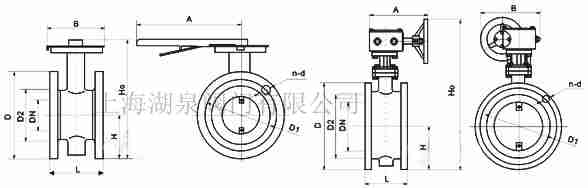

公稱通徑	外形尺寸(參考值)							法蘭尺寸和螺栓孔尺寸(標準值)
公稱通徑	H	H1	設計大長度	設計小長度	設計長度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	H	H1	設計大長度	設計小長度	設計長度	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	80	309	186	156	171	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	95	337	190	160	175	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	98	347	198	166	182	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	114	373	228	188	208	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	128	405	240	201	220	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	139	440	246	206	226	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	174	612	265	219	242	400	425	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	215	693	295	240	267	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	245	747	308	254	282	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	270	802	327	272	300	450	560	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	305	991	368	308	338	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	325	1037	370	310	340	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	360	1127	392	332	362	535	580	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	445	1377	441	375	408	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	505	1496	460	400	430	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	560	1584	499	445	475	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	630	1676	520	460	490	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	680	1760	600	530	565	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	795	2018	675	571	623	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	900	2363	760	683	722	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	1100	2723	860	770	815	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	1124	2844	930	830	880	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	1292	3127	1020	920	970	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-
