產品名稱：對夾電動蝶閥(帶電動裝置 )D971X—16DN350[ 2021-01-14 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品品牌	HQ湖泉閥門
產品型號	D971X
產品口徑	DN100-DN1000
驅動方式	電動
主體材質	鑄鐵、鑄鋼、不銹鋼
連接形式	對夾連接
適用介質	水、油品、蒸汽、酸性介質等
執行標準	GB/T 12234，GB/T 12221，GB/T 9131等

一、對夾電動蝶閥(帶電動裝置 )D971X—16DN350產品描述

上海湖泉閥門對夾電動蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。對夾電動蝶閥(帶電動裝置 )D971X—16DN35本身沒有法蘭，閥體厚度相對來說比較薄，是直接用一組螺栓穿過螺栓孔，將蝶閥夾在管道兩端法蘭之間，然后用螺栓連接起來，所以特別適用于現場空間有限、管道距離比較短的工況場合當中。由于對夾式電動蝶閥在溫度較高的情況下，螺栓會發生膨脹有可能會導致泄露，所以一般不建議使用在高溫工況里。

二、對夾電動蝶閥(帶電動裝置 )D971X—16DN350產品結構特征

連接方式：對夾式；
電壓范圍：AC220V/110V/380V/24V 、DC24V/220V;
控制類型：開關型、觸點型、型號輸出型、智能調節型；
介質類型：溫度、壓力；
特征：簡單、體積小、重量輕、操作方便；
閥體材質：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼；
閥板材質：304、316、316L、尼龍板、鋁青銅；
壓力等級：1.0MPa 、1.6MPa；
溫度范圍：-30～130℃；
公稱通徑：50-500 mm ；
密封閥座：NBR、EPDM、PTFE。

三、對夾電動蝶閥(帶電動裝置 )D971X—16DN350產品主要零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

四、對夾電動蝶閥(帶電動裝置 )D971X—16DN350產品執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

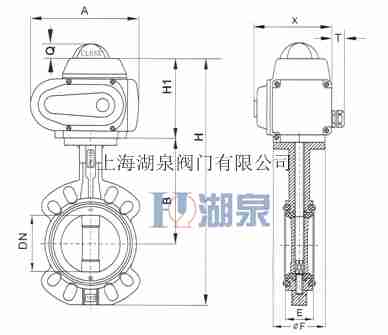

五、對夾電動蝶閥(帶電動裝置 )D971X—16DN350產品主要規格尺寸

單位：mm

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	HO	A	B	DO	n-Фd	DO	n-Фd	DO	n-Фd
50	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	46	70	453	125	125	130	4-14	145	4-18	145	4-18
80	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	60	164	843	325	245	280	8-18	295	8-22	295	8-22
250	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	127	343	1226	546	481	600	20-22	620	20-26	650	20-33
600	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	190	525	1159	546	556	920	24-30	950	24-33	950	24-39
900	203	585	1748	617	706	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48
