產品名稱：pz973h-16c dn200電動對夾式刀型閘閥公司[ 2023-05-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

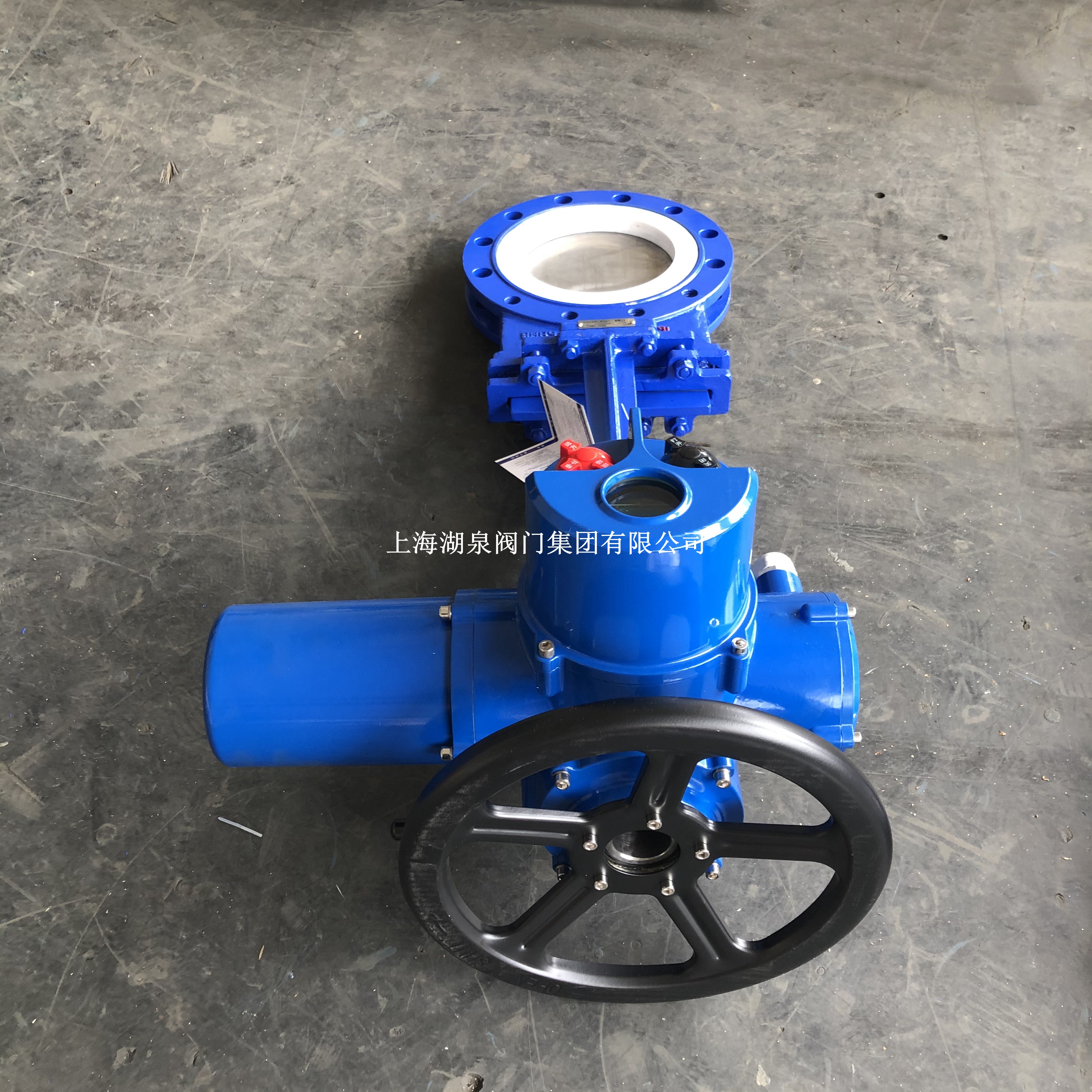

一、pz973h-16c dn200電動對夾式刀型閘閥公司產品介紹
上海湖泉閥門集團有限公司刀閘閥生產廠家，該產品驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制也可以現場手動操作，也可以與計算機配合實現計算機自動控制。驅動方式(手輪、鏈輪、傘齒輪、電動、氣動、電液動)暗桿刀閘閥可在工作壓力1.0MPa-2.5MPa，使用溫度-29-450℃情況下正常工作。它具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏，它廣泛用于紙漿、煤灰、化工原料、污水、食品等介質的流通啟閉。

二、pz973h-16c dn200電動對夾式刀型閘閥公司特點
1、閥門采用整體式設計，，流體阻力小，操作靈活方便。
2、手動刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力減少，從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、NBR，密封性好，耐腐蝕。
6、介質適應范圍：好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。

三、pz973h-16c dn200電動對夾式刀型閘閥公司性能參數
壓力等級： CLASS 150~ CLASS300 (PN10~PN50)
公稱通徑： 2〞~48〞（DN50~DN1200）
溫度范圍： -20℃~600℃
主體材料：碳鋼，不銹鋼，duplex ，Hastelloy，Inconel， Monel，Alloy20，Incoloy等
閘板材料：碳鋼，不銹鋼，duplex ，Hastelloy，Inconel， Monel，Alloy20，Incoloy等
閥座材料： PTFE，RPTFE，PEEK，不銹鋼，STL等
操作方式：手動，氣動，電動，液動等

公稱壓力	DN	L	D1	D2	H	A	B	C	D	N-Φ	電裝型號
0.6 MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
	600	114	670	705	2100	240	235	437	277	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	24-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M27	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	2400	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	277	16-M22	DZ45
	450	89	532	565	1600	240	235	437	277	20-M22	DZ45
	500	114	585	620	1800	240	235	437	277	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	238	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258
